軸承孔特點
隨著新能源汽車的快速發展，國人對汽車的各項性能都有了更高的要求，尤其是對汽車傳動性能的要求更高，而變速器是轉動的關鍵部件，它的軸承安裝孔在變速器中起著至關重要的作用，不僅承載和支撐傳動機構，還通過潤滑和密封機制確保變速器的穩定運行和延長使用壽命。而這取決于軸承安裝孔的精度以及形位公差具。
用樸精密專業的PCD團隊，針對以上客戶痛點，進行研發，經過反復測試，推出導條式PCD鉸刀（見圖1），充分滿足精加工軸承孔的孔徑公差、形位公差，還兼顧到孔加工的成本，不僅解決困擾客戶的精度問題，還給客戶帶去成本的節省。
高精度孔常用三種加工方式
在新能源汽車變速箱中軸承座安裝孔的加工難點可以用三“高”來表達，公差等級高，圓柱度高，粗糙度高。

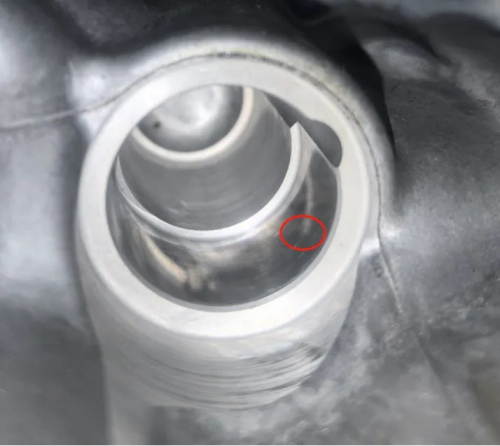

用樸精密的成功案例有以下加工難點（見上圖）：

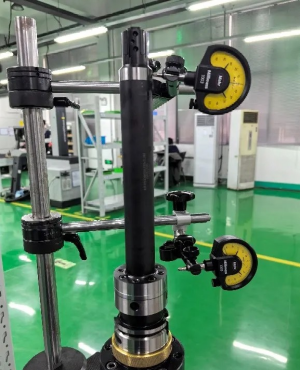

用樸精密刀具設計（見圖3）
考慮到干涉嚴重，刀具懸深長，跳動很難控制以及孔徑及形位公差要求高。解決方案如下：

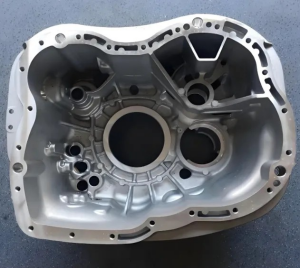

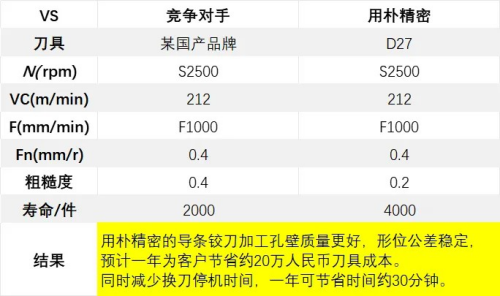

應用案例

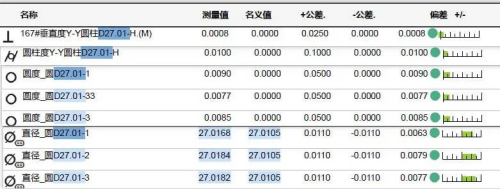

YP導條鉸刀 三坐標報告

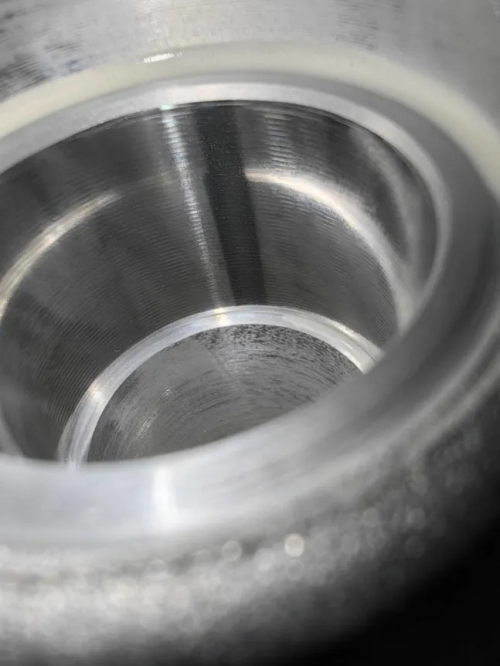

YP導條鉸刀加工后孔細節放大情況

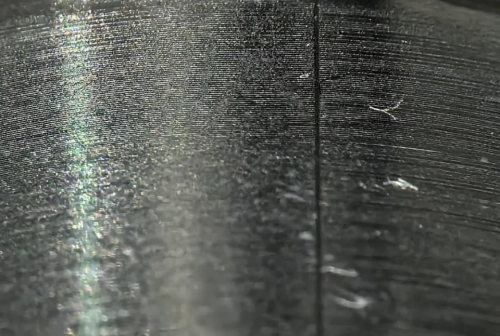

對手導條鉸刀加工后孔放大情況
